4产品中心
智能数显仪表PY500
智能数显仪表PY500
智能数显仪表PY500

智能数显仪表PY500

 详情说明
1.概述
PY500系列智能数字表与各类模拟量输出的传感器、变送器电流(4-20mA)、 电压(0-5V,0-10V),桥路mV/V等信号类型配套使用,输出继电器控制,电流,电压变送器 RS485通讯,RS232通讯等输出。整机采用开关电源。抗干扰等级达4800V群脉冲。

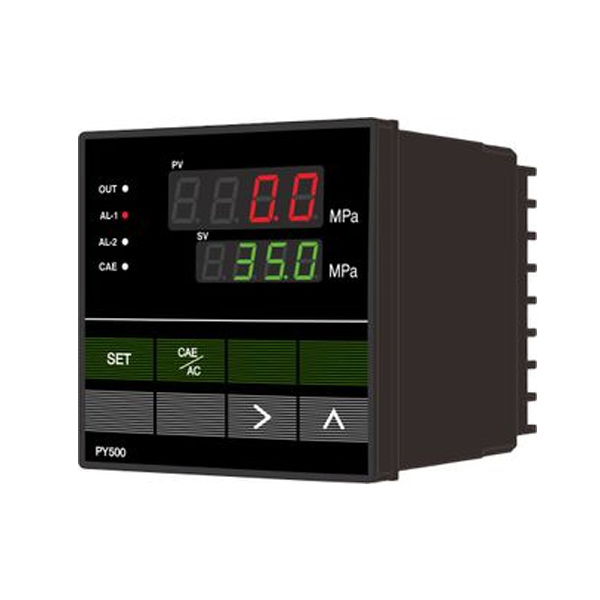

2.仪表外观

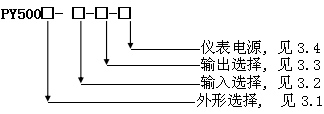

3.仪表选型

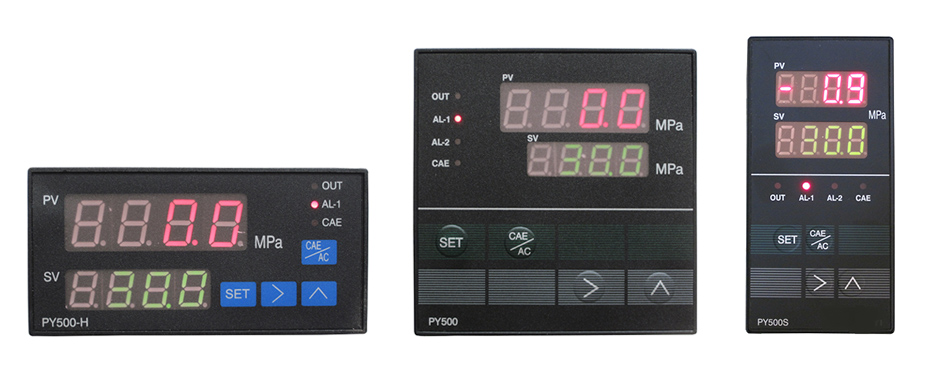

3.1仪表外形选择
空,PY500(正方型) 96(W)*96(H)*100(L)
开孔尺寸: 92(W)*92(H)*100(L)
H, PY500H(横式) 48(W)*96(H)*100(L)
开孔尺寸: 92(W)*44(H)*100(L)
S, PY500S(竖式) 96(W)*48(H)*100(L)
开孔尺寸: 44(W)*92(H)*100(L)
3.2输入选择
1.桥式传感器mv/V信号输入
2.变送器4-20mA输入
3.变送器0-5V输入
4.变送器0-10V输入
5.其他非标信号输入,请订货时说明
3.3输出选择
1. 标准配置,2路继电器输出(OUT+AL1 通道)
2. 2路继电器输出+1路继电器(AL-2通道)
3, 2路继电器输出+4-20mA电流输出(AL-2通道)
4,2路继电器输出+0-5V输出(AL-2通道)
5,2路继电器输出+0-10V输出(AL-2通道)
6, 2路继电器输出+RS485 modbus通讯(AL-2通道)
7, 2路继电器输出+RS232 modbus通讯(AL-2通道)
3.4仪表电源选择
1,220VC AC 注:实际输入电源范围:85~265V AC
2,24V DC 注:实际输入电源范围:20~36V DC
非标功能的仪表,请与销售直接联系,可定制程序。
注:目前非标的功能为:手动峰值保持,自动峰值保持,保压泄漏,不一一列举。可来电询问,或定制。

4.主要技术指标及性能
(1)显 示 器:双层四位高亮度绿色和红色发光数码管
(2)分 辨 率:0001
(3)显示范围:-1999-9999 Mpa(小数点可变)
(4)仪表精度:0.2%FS ± 1位
(5)采样速度:50 次/ 秒
(6)输 出:继电器输出,电流输出,电压输出,RS485/RS232通讯
(7)使用温度: -10~50℃
湿度: < 80% RH
(8)整机电源: (a)85~265V AC 50Hz~60Hz
(b)24V DC 订货时,说明。
(9)重 量 约: 320克(PI900) 240克(PI600/PI800)

5.仪表面板介绍
⑴仪表指示灯:
(a)继电器报警指示灯:OUT,AL-1,AL-2 继电器输出指示灯。当继电器吸合时,相应的指示灯亮。
(b)CAL 80%校准指示灯。在工作状态下,5线制传感器输入,按CAE键可查看传感器满量程80%的值。
⑵仪表按键:
SET 键: 功能键
按SET键可进入菜单状态。
SET键可分长键(按 3秒)和短键(按一下)。
CAL/AC键:校准/清零 复合键
〉键:移位键
∧键:向上键:
⑶PV 窗口显示工作压力实时值。
SV 窗口显示设定OUT 报警值参数。

6.安装与接线
6.1输入接线
6.1.1 传感器输入
1脚接传感器的S+ (兰线)
3脚接传感器的S- (白线)
2脚接传感器的供电正 (红线)
4脚传感器供电负端 (黄线)
5脚接80%校准线。 (黑线)
注:有的传感器没有校准信号,请不要接。
6屏蔽线
6.1.2 电流4-20mA输入
2脚接变送器的正端+24V供电。
一般情况下,变送器的红线。
1脚接变送器的输出端。
注:有源4-20mA输入(送检时),接1脚(信号的正端),3脚接负端。
6.1.3 电压0-5V,0-10V输入
1脚接0~5,10V 输入信号
2脚接 +24V 电压供电
4脚 电源地(若四线制的,请信号地与电源地均接此处)
6.2输出
6.2.1继电器输出
OUT 11 (常闭端),12(公共端),13( 常开端)
AL-1 9,10接线端。常开常闭有主菜单中的AL-1输出方式来控制。
AL-2 7,8接线端。常开常闭有主菜单中的AL-2输出方式来控制。注:订货时,选择3.3中的2。
否则无此功能。
6.2.2 电流输出
AL-2通道的7脚为正端
8脚负端(订货时,选择3.3中的3)
6.2.3 电压输出
AL-2通道的7脚为正端
8脚负端(订货时,选择3.3中的4或5项 )
6.2.3 RS485 modbus输出
7脚接485的B端
8脚接485的A端
若多机通讯,注意仅保留一只网络电阻
6.2.4 RS232通讯
7脚接RXD
8脚接TXD
6脚接GND
6.3 仪表电源接线
6.3.1 交流接线(85~265V AC)
14,15脚接220VAC
6.3.2 DC24V接线
14脚 GND
15脚 24V

菜单一览表
分两级菜单:主菜单和辅助菜单
7.1主菜单
主菜单操作。在工作状态下,长按SET按键3秒以上,进入主菜单或退出主菜单。
一个菜单到下一个菜单均按一下SET按键即可。

序号

符号

名称

取值范围

1

-AC-

显示值清零

当传感器空载时,按[CAL/AC]键,清零。

2

-Ed-
/-Ld-

传感器的量程高端,低端设置

-1999~9999
通过向上键,移位键来设置参数。通过[CAL/AC]键切换高低端。

3



80%校准

1, 接带有80%校准功能的传感器有效。在传感器空载时,上下两排数据相差大的时候,按一下[CAL/AC]键校准
2,不带80%校准的传感器或者变送器输入的,一律按[>]键,将下排修改为nO。表示无此功能。

4

ESCL

零点满度标定

  1. 当传感器/变送器空载时,按一下移位键,出现LOAD提示符,
  2. 加载至满量程后,按一下移位键。出现下排闪烁。
  3. 按一下功能键,到菜单5,保存标定数据

注:此菜单慎用!

5

AL-1

AL-1输出方式选择:
HJ(上限报警) ,  LJ(下限报警)
通过向上键来选择

6

-HC-

AL-1的回差

-1999~9999。通过向上键和移位键来设置

7

AL-2

AL-2输出方式选择:
HJ:上限报警        LJ:下限报警
I:电流电压输出     485:通讯
通过向上键来选择。

8

-HC-
/DL
/ADDR

当AL-2选择继电器输出,菜单出现 HC,表示继电器回差设置。
当AL-2选择电流电压输出,出现DL,表示电流输出下端。
当AL-2选择485输出,出现Addr,表示通讯地址。

9

dh

当AL-2 输出方式选择I时,出现Dh ,表示电流电压输出的上端 。
否则,此菜单不出现,直接进入菜单10。

10

-9L-

滤波参数
0044
第一个位,为2仪表参数备份。
为1时,按一下CAE/AC键,恢复出厂参数。
第二位为out继电器输出延时,0,不延时,1延时1秒,2延时2秒。
第三位为主继电器采样滤波输出,范围:1~4。
第四位为显示滤波。1~8,范围。
三,四位,数字越大滤波越大;最小均为1,这时仪表反应越快。

11

dot

小数点位置设置
通过移位键来设置。

12

code

仪表内码显示。只可查看,不可修改。

13

Lock

键盘锁。
0时,不锁
1时,只锁主菜单
2时,锁主菜单和辅助菜单

7.2辅助菜单:
在工作状态下,按一下SET按键,进入辅助菜单。进入下一菜单按一下set 按键即可。最后返回工作状态。

序号

符号

名称

取值范围

1

OUT

OUT主报警值设置

主报警值只有上限报警。
报警范围:-1999~9999。

2

AL-1

AL-1报警值设置

报警范围:-1999~9999

3

AL-2

Al-2报警值设置

报警范围:-1999~9999
注:只有AL-2 输出方式为HJ/LJ时,才出现此菜单。


8.仪表维护/维修
仪表可以工作在0-55℃,相对湿度不大于80%RH,没灰尘及腐蚀性气体的环境中。本公司仪表自出厂起12个月免费维修。如果是用户使用不当造成的损坏或已超保修期,本公司也修理,但要酌情收费。
